Fassaadi lisatarvikud
Fassaadi metallkarkass SPIDI nähtava kinnitusega
Lisa korviFassaadi metallkarkass SPIDI® on patenteeritud ventileeritava fassaadi kinnitussüsteem. Komplekti kuuluvad kronsteinid, klambrid ja profiilid on valmistatud ülitugevast alumiiniumist, roostevabast terasest, millel on maksimaalne korrosioonikaitse. Süsteemile on eelpaigaldatud külmasilda vältiv tihenduskiht ja kronsteine saab paigaldada fikseerituna või liikuvana nii vertikaalselt kui ka horisontaalselt.
Fikseeritud kinnitus neelab osa tuulekoormusest ja kannab fassaadi tühikoormust. SPIDI® seinaklambrites olevaid ümmargusi auke kasutatakse nende kinnitamiseks neetide või isepuurivate roostevabast terasest kruvidega karkassi külge.
Liikuv kinnitus neelab tuulekoormuse ja pinge, mis on tingitud temperatuurimuutusega kaasnevast kattematerjali paisumisest või kokkutõmbumisest. Liikuva lahenduse loomiseks kinnitatakse SPIDI® seinaklambrid karkassi külge läbi piluavade, kasutades vastavaid neete või isepuurivaid roostevabast terasest kruvisid.
-
Fassaadi lisatarvikud
Fassaadi metallkarkass SPIDI peidetud kinnitusega
Lisa korviFassaadi metallkarkass SPIDI® on patenteeritud ventileeritava fassaadi kinnitussüsteem. Komplekti kuuluvad kronsteinid, klambrid ja profiilid on valmistatud ülitugevast alumiiniumist, roostevabast terasest, millel on maksimaalne korrosioonikaitse. Süsteemile on eelpaigaldatud külmasilda vältiv tihenduskiht ja kronsteine saab paigaldada fikseerituna või liikuvana nii vertikaalselt kui ka horisontaalselt.
Fikseeritud kinnitus neelab osa tuulekoormusest ja kannab fassaadi tühikoormust. SPIDI® seinaklambrites olevaid ümmargusi auke kasutatakse nende kinnitamiseks neetide või isepuurivate roostevabast terasest kruvidega karkassi külge.
Liikuv kinnitus neelab tuulekoormuse ja pinge, mis on tingitud temperatuurimuutusega kaasnevast kattematerjali paisumisest või kokkutõmbumisest. Liikuva lahenduse loomiseks kinnitatakse SPIDI® seinaklambrid karkassi külge läbi piluavade, kasutades vastavaid neete või isepuurivaid roostevabast terasest kruvisid.
-
Fassaadi lisatarvikud

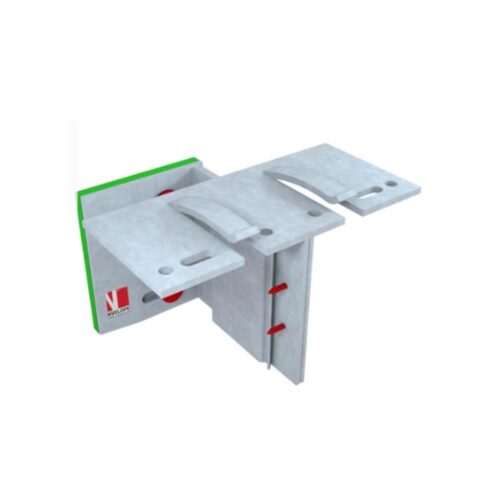

Horisontaalne fassaadi kinnitussüsteem NH2
Lisa korviNH2 võimaldab vertikaalsetele klambritele paigaldada horisontaalseid L ja T tüüpi profiile.
Vertikaalne klamber kinnitatakse teras-, kergplokk, betoon või puitkarkass- ehk aluspinnale. Seejärel paigaldatakse üleminek vertikaalsele klambrile, mis annab võimalusel horisontaalselt süsteemiga liita L või T tüüpi profiile.
Süsteemi võib aluspinnale kinnitada mehaaniliselt või paigaldusliimiga.
See üleminek sobib projektidele, mille kattetsoonid jäävad vahemikku 80-355 mm. Toode aitab luua hoonele ka väiksema U-väärtuse, kuna aluspinnal on vähem kinnitusi, mis omakorda loob vähem külmasildu.
-
Fassaadi lisatarvikud

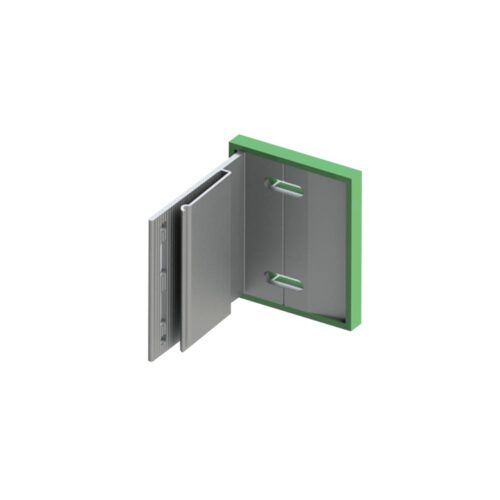

NVELOPE vertikaalsed kinnitusklambrid
Lisa korviNVELOPE vertikaalsed kinnitusklambrid on saadaval standardmõõtmetega 40-300mm ja kahes suurused (ühe- ja kahekordsed).
Kõiki 60-300mm kinnitusklambreid on võimalik reguleerida vähemalt 40mm. 40 mm kinnitusklambrit on võimalik reguleerida kuni 20mm.
Lihtne fassaadi kinnitussüsteem hõlmab tavapäraselt tugiklambrite kasutamist, mis kinnitatakse aluskonstruktsioonile vertikaalsete ja/ või horisontaalsete vahedega. Enamikul juhtudel kasutatakse vertikaalseid klambreid, kui olenevalt olukorrast võib kasutada ka horisontaalseid klambreid. Profiilid ehk reelingud kinnitatakse klambritele. NVELOPE kinnitusklambrid on valmistatud alumiiniumist EN AW-6063 T6 (endine nimetus AlMgSi 0,5 F25) ja vastavad standardile BS EN 755 ning Euroopa ventileeritavate fassaadide ühistele eeskirjadele.
-
Fassaadi lisatarvikud

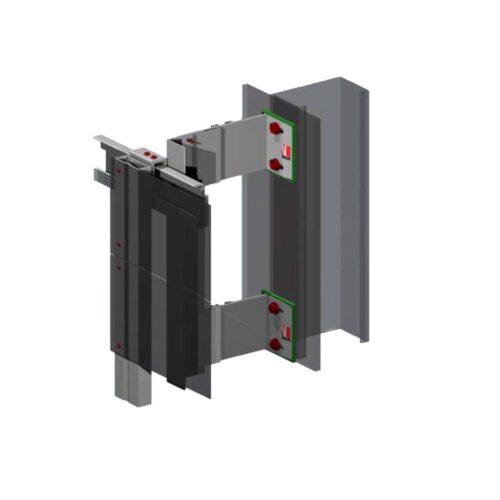

Vertikaalne fassaadi kinnitussüsteem NV10
Lisa korviNV10 on Nvelope fassadi kinnitussüsteem. Standardsed NV10 kinnitussüsteemi vertikaalsed reelingud on 3-meetri pikkused, kuid neid saab enne tarnimist või objektil soovitud mõõtu lõigata. Fassaadipaneelid on võimalik kinnitada vertikaalsetele NV10 reelingutele kolmel viisil: neetidega, paigaldusliimiga või peidetud Keil’i ankurdamise abil läbi vertikaalse reelingu.
Fassaadipaneelid kinnitatakse rippsüsteemi külge tugiraamist eraldi. Mehaaniliseks kinnitamiseks tuleb Keil’i akrute jaoks NV10 reelingute tagumisse ossa puurida juurdepääsuavad. NV3 rippsüsteem kinnitatakse vertikaalse NV10 reelingu taha ja seda on võimalik paigaldada juba enne objektile tarimist. Seejärel riputatakse NV3 kohapeal horisontaalsele NV3 reelingule. Süsteemis kasutatavad klambrid on varustatud reguleerimiskruvidega, mis võimaldavad reguleerimist ja lõplikku paneelide joondamist.
NV 10 süsteemi abil on võimalik luua ka näiteks voodrilaudadest suuremad fassaadipaneelid. Üksikud fassaadiauad kinnitatakse süsteemiga ja paigaldatakse seejärel paneelina. Nvelope klambrite vahekaugus määratakse kindlaks arvstades fassaadikatte mõõtmeid, kaalu ja hoonele langevat tuulekoormust.
-
Fassaadi lisatarvikud

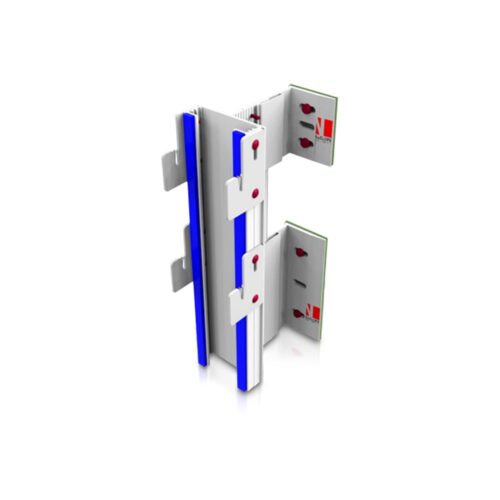

Vertikaalne fassaadi kinnitussüsteem NV7
Lisa korviNV7 varjatud süsteem kassettkinnituste jaoks.
Nvelope T ja L profiilid kinnitatakse tugiklambtire abil, mis on fikseeritud stabiilse ja painduva punkti abil. Painduvad punktklambrid võivaldavad süsteemi laienemist ja kokkutõmbed ning neelavad tuulekoormust. Stabiilsed ehk fikseeritud punktid neelavad ajutisi vertikaalseid mõjusid ja hoone konstruktsioonist tulenevaid konstantseid koormuseid.
Kronsteini vahekaugused määratakse kindlaks arvestades fassaadikatte mõõtmeid ja kaalu ning kohalikku tuulekoormust.
Süsteemi osad on valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.
Süsteemis on võimalik reguleerida aluspinna kinnituste ja vertikaalsete profiilide vahel olevat kaugust.
-
Fassaadi lisatarvikud

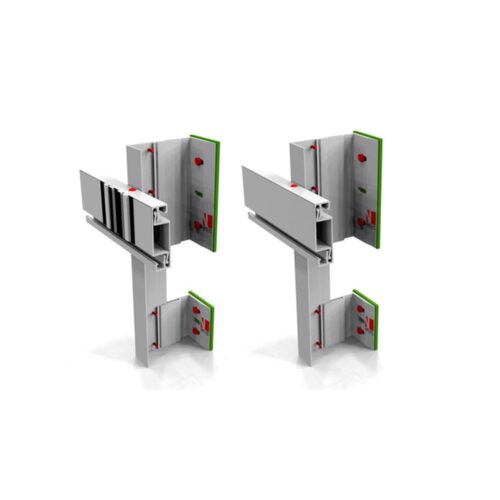

Vertikaalne fassaadi kinnitussüsteem NV8
Lisa korviNV8 on alternatiivne fassaadi kinnitussüsteem peidetud kinnituste loomiseks.
Fassaadimaterjali on võimalik süsteemile kinnitada riputite, ankrute, kruvide või paigaldusliimi abil.
Horisontaalsed NV8 kanaliprofiilid kinnitatakse vertikaalsete reelingute külge. Fassaadipaneelid kinnitatakse horisontaalsete kanalprofiilide külge reguleeritavate riputite abil.
T ja L profiilid kinnitatakse Nvelope tugiklambrite abil, mis on fikseeritud läbi kahe liigendi (stabiilne ja painduv). Stabiilsed liigendid on vastupidavad nii konstantsetele survetele (hoone konstruktsiooni raskus), kui ka ajutistele vertikaalsetele mõjudele.
Nvelope kronsteini vahekaugus määratakse kindlaks arvestades fassaadikatte mõõtmeid, kaalu ja kohalikku tuulekoormust. Süsteem on vastupidav laienemistele ja kokkutõmmetele.
-
Fassaadi lisatarvikud

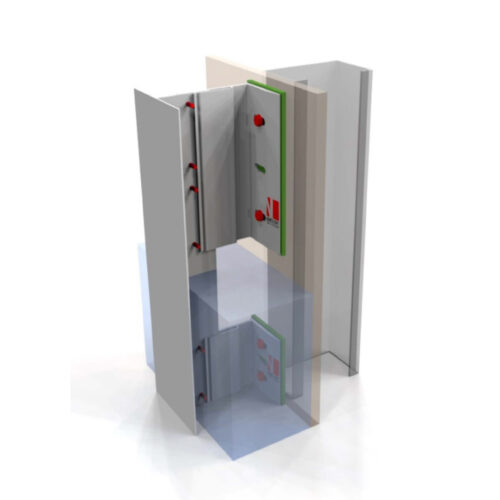

Vertikaalne fassaadikinnitus süsteem NV1
Lisa korviNV1 sobib tagaraami fassaadikinnitus süsteemina.
NV1 sobib kinnitamiseks otse aluspinnale / neetide fassaadielementide kinnitamiseks nt. kiudtsement, kõrgsurvelaminaat (HPL), ACM ja metallist vihmapaneelid. NV1 on alus kõigi NVELOPE tugisüsteemidele.
NV1 on NVELOPE tagaraam – vertikaalne fassaadikinnitus süsteem
NVELOPE ‘T’ ja ‘L’ reelingud kinnitatakse tugiklambrite abil, mis on fikseeritud kindla ja painduva punkti kaudu.
Painduvad punktklambrid imavad tuulekoormust ning võimaldavad laienemist ja kokkutõmbumist.
NVELOPE fikseeritud punktiklambrid neelavad ajutised vertikaalsed koormused.
Klambrite vahe on määratud fassaadikatte mõõtmete, kaalu ja tuulekoormuse järgi.
-
Fassaadi lisatarvikud

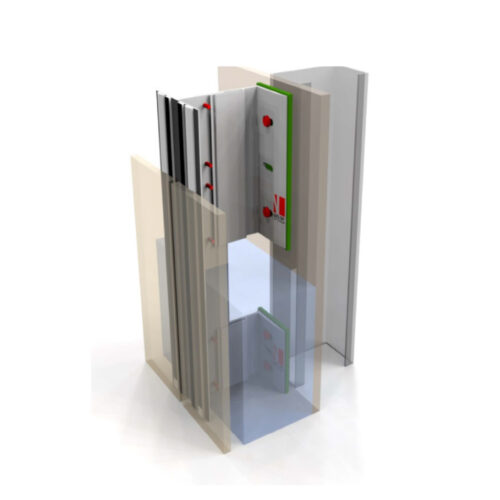

Vertikaalne fassaadikinnitus süsteem NV2
Lisa korviNV2 sobib varjatud fassaadikatte jaoks – struktuurne (Sika paigaldusliimi paneelisüsteem). Kõik fikseeritud klambripunktid neelavad ajutisi vertikaalseid koormusi.
Valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.
NVELOPE klambrid (V): võimaldab reguleerida esmast toe esipinna ja vertikaalse profiili välispinna vahel. Soojusisolaatorid: standardina kokkupandud kõva PVC-isolaator (asub NVELOPE klambrite ja konstruktsioonisüsteemi vahel).
NVELOPE ‘T’ ja ‘L’ reelingud kinnitatakse tugiklambrite abil, mis on fikseeritud kindla ja painduva punkti kaudu.
Painduvad punktklambrid imavad tuulekoormust ning võimaldavad laienemist ja kokkutõmbumist.
NVELOPE fikseeritud punktiklambrid neelavad ajutised vertikaalsed koormused.
Klambrite vahe on määratud fassaadikatte mõõtmete, kaalu ja tuulekoormuse järgi.
-
Fassaadi lisatarvikud

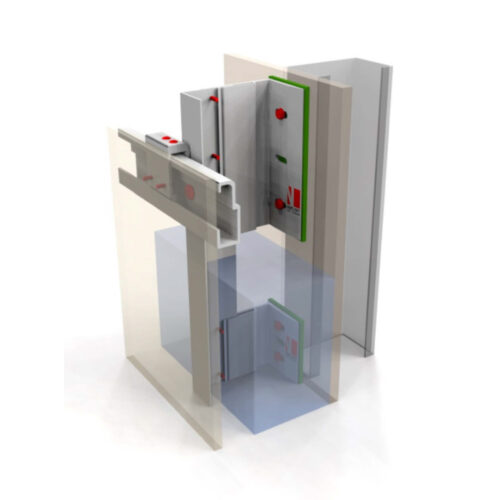

Vertikaalne fassaadikinnitus süsteem NV3
Lisa korviNV3 elemendid – kiudtsement, kõrgsurvelaminaat (HPL), keraamiline, õhuke kivi jne. Horisontaalsed NVELOPE profiilid kinnitatakse vertikaalsete reelingute külge.
NV3 on NVELOPE süsteem varjatud kinnitustele / mehaaniliselt fikseeritud lahenduse jaoks – vertikaalsele fassaadile.
NVELOPE ‘T’ ja ‘L’ reelingud kinnitatakse tugiklambrite abil, mis on fikseeritud kindla ja painduva punkti kaudu.
Painduvad punktklambrid imavad tuulekoormust ning võimaldavad laienemist ja kokkutõmbumist.
NVELOPE fikseeritud punktiklambrid neelavad ajutised vertikaalsed koormused.
Klambrite vahe on määratud fassaadikatte mõõtmete, kaalu ja tuulekoormuse järgi.
Materjal on valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.
-
Fassaadi lisatarvikud

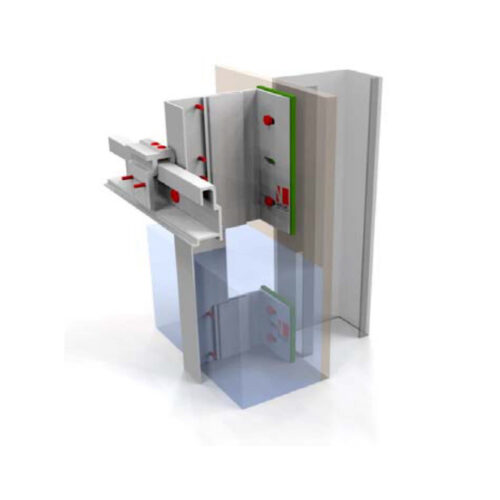

Vertikaalne fassaadikinnitus süsteem NV4
Lisa korviNV4 on NVELOPE sobiv lahendus varjatud kinnitustele / mehaaniliselt fikseeritud lahenduse jaoks.
NV4 elemendid – Trespa Meteon HPL.
Valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.
NVELOPE klambrid (V): võimaldab reguleerida esipinna ja vertikaalse profiili välispinna vahel.
NVELOPE ‘T’ ja ‘L’ reelingud kinnitatakse NVELOPE tugiklambrite abil, mis on fikseeritud kindla ja painduva punkti kaudu.
NVELOPE painduvad punktklambrid imavad tuulekoormust ning võimaldavad laienemist ja kokkutõmbumist.
NVELOPE fikseeritud punktiklambrid neelavad ajutised vertikaalsed koormused.
NVELOPE klambrite vahe on määratud fassaadikatte mõõtmete, kaalu ja tuulekoormuse järgi.
-
Fassaadi lisatarvikud

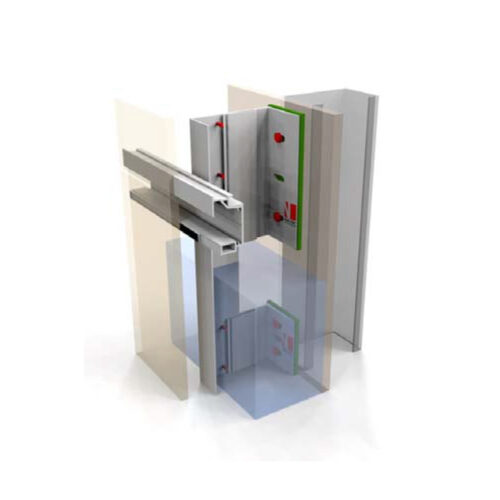

Vertikaalne fassaadikinnitus süsteem NV5
Lisa korviPaneele toetab allosas horisontaalne NV5 profiil, mis fikseerib paneeli ülemise osa.
NV5 on NVELOPE süsteem varjatud kinnituslahenduste jaoks.
NV5 elemendid – ainult Trespa Meteon HPL. Paneele toetab allosas horisontaalne NV5 profiil.
Valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.
NVELOPE klambrid (V): võimaldab reguleerida esipinna ja vertikaalse profiili välispinna vahe.
NVELOPE ‘T’ ja ‘L’ reelingud kinnitatakse tugiklambrite abil, mis on fikseeritud kindla ja painduva punkti kaudu.
Painduvad punktklambrid imavad tuulekoormust ning võimaldavad laienemist ja kokkutõmbumist.
NVELOPE fikseeritud punktiklambrid neelavad ajutised vertikaalsed koormused.
Klambrite vahe on määratud fassaadikatte mõõtmete, kaalu ja tuulekoormuse järgi.
-
Fassaadi lisatarvikud

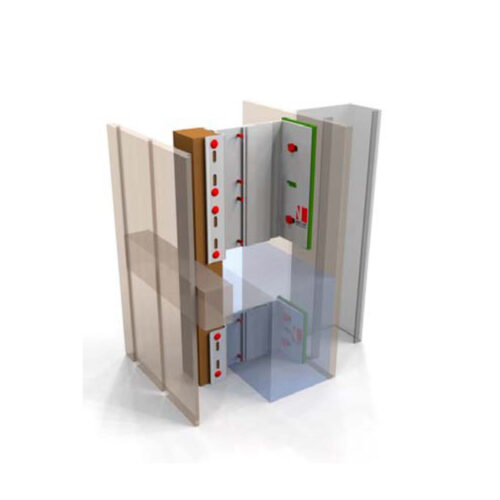

Vertikaalne fassaadikinnitus süsteem NV6
Lisa korviNV6 on süsteem, mis toetab puitplaati / hübriidi.
Sobib vertikaalse või horisontaalse puidu või tsemendist fassaadiplaadi toestamiseks. Seejärel võib paneelid kinnitada teiste materjalide toetamiseks, nt. vask, tsink jne.
Valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.
NVELOPE klambrid (V): võimaldab reguleerida esipinna ja vertikaalse profiili välispinna vahe.
NVELOPE ‘T’ ja ‘L’ reelingud kinnitatakse tugiklambrite abil, mis on fikseeritud kindla ja painduva punkti kaudu.
Painduvad punktklambrid imavad tuulekoormust ning võimaldavad laienemist ja kokkutõmbumist.
NVELOPE fikseeritud punktiklambrid neelavad ajutised vertikaalsed koormused.
Klambrite vahe on määratud fassaadikatte mõõtmete, kaalu ja tuulekoormuse järgi.
-
Fassaadi lisatarvikud

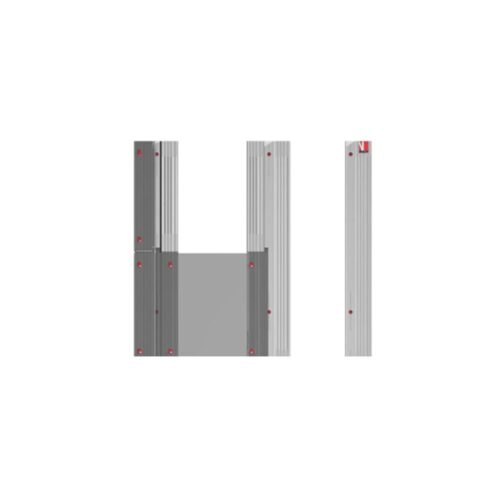

Vertikaalne fassaadikinnitus süsteem NV9
Lisa korviNV9 on lihtsustatud fassaadi kinnitussüsteem, mis ei võimalda aluspinna ja fassaadi kattematerjali vahe loodimist ega reguleerimist.
NV9 kinnitussüsteem sobib ainult paneelidele, mis nõuavad mehaanilist (nt kruvikinnitust) või paigaldusliimiga kinnitamist. Zed tüüpi profiile kasutatakse fassaadi nurkade ristumisel ja Omega tüüpi profiile paneelide vuukides. Profiilid kinnitatakse mehaaniliselt otse aluskonstruktsiooni külge.
NV9 süsteem on valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.
-
Fassaadi lisatarvikud

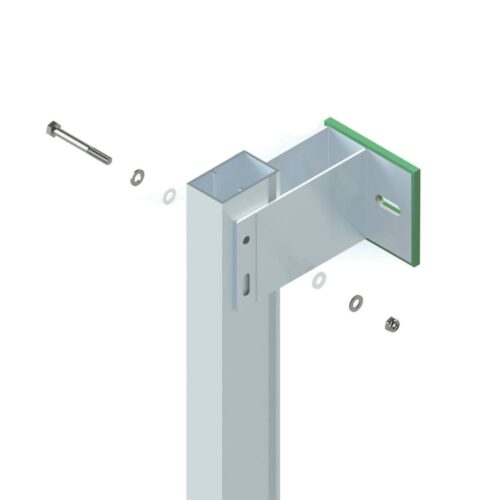

Vertikaalne põrandast põrandani fassaadi kinnitussüsteem NVF2F
Lisa korviNVF2F tagaraam on vertikaalne põrandast põrandani paigaldamiseks mõeldud fassaadi kinnitussüsteem.
NVF2F T profiilid kinnitatakse NVELOPE tugiklambrite abil. Kinnitussüsteem võimaldab laienemist ja kokkutõmbumist ning on vastupidav hoone konstruktsioonist tulenevale konstantsele koormusele ja neelab edukalt ka tuule mõjul tekkivat survet.
NVF2F on valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 ja EN 755 tootestandarditele.
-
Fassaadi lisatarvikud

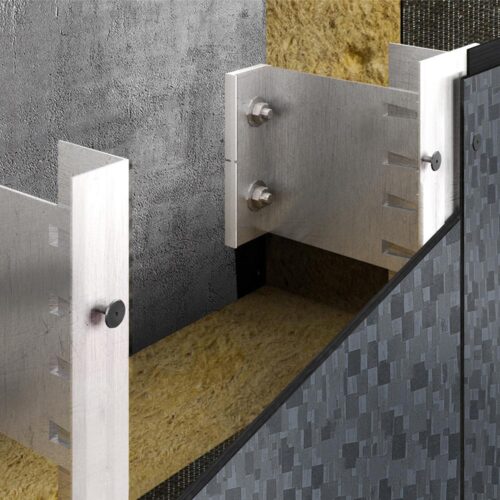

WIDO GRIP ventileeritavate fassaadide kinnitussüsteem
Lisa korviWIDO GRIP
…on ventileeritavate fassaadide joaks loodud põhisüsteem, mis võimaldab paigaldada dekoratiivseid fassaadimaterjale ja on ka teiste WIDO süsteemide kandekonstruktsiooniks.
- WIDO-GRIP süsteemi esimeseks paigalduselemendiks on kandurid, mis kinnitatakse aluspinnale ehk hoone seinale. Kandurite standardkõrgus on 60 – 230 mm.
- Soovitud tasapinna saavutamiseks monteeritakse kandurite külge L või T profiilid.
- Nurkades ja lõppudes kasutatakse spetsiaalseid profiile.
WIDO GRIP fassaadi kinnitussüsteemil on kaks kinnitusviisi
- neetimine (nähtav kinnitus), mida kasutatakse tavapäraselt tasapinnaliste paneelide paigaldamiseks (näiteks HPL ehk kõrgsurvelaminaat, kiudtsement, komposiit);
- liimimine (peidetud kinnitus).
Spetsiaalselt kiudtsementplaatide jaoks on valikus 140 mm laiune T-profiil, mis vastab seda tüüpi plaatide paigaldamise tehnilistele nõuetele.
Nähtav mehaaniline kinnitus
- Paigaldus ei sõltu ilmastikuoludest;
- kinnitussüsteem paigaldatakse vastavalt plaatide valmistaja etteantud juhendile;
- liigendtelgedel saab kasutada T-profiile, millele saab kinnitada kaks külgnevat fassaadiplaati;
- needid on tavapäraselt värvitud ja lakitud fassaadiplaadiga sarnastes toonides.
Peidetud “liim” kinnitus
- Liimimine annab võimaluse kasutada õhemaid fassaadiplaate, mida ei ole võimalik paigaldada mehaaniliselt (vt ka WIDO-INV);
- tulemuseks on paindlik ühendus aluspinnaga;
- kuluefektiivne lahendus väiksemate pindade jaoks;
- nõuab soodsaid ilmastikuolusid (paigaldusliimi nõuded);
- tegemist on püsiva lahendusega, paneele ei ole võimalik edaspidi eemaldada ilma neid kahjustamata.
-
Fassaadi lisatarvikud

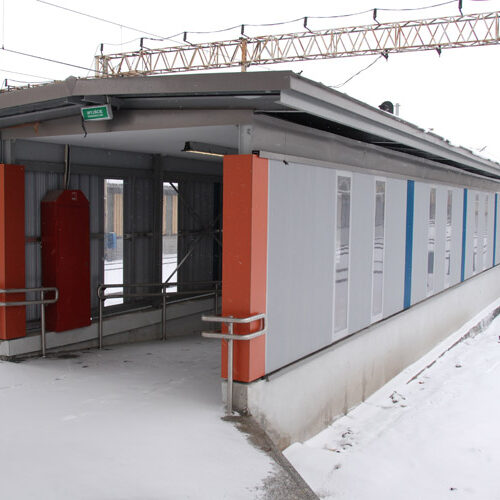

WIDO-ACUSTIC ventileerivate fassaadide kinnitussüsteem
Lisa korviOn alumiiniumpaneelid, mille ristlõige sarnaneb akustilisele profiilile.
Wido-Acustic saab kasutada seintel või lagedel.Elemendid moodustavad ühtlase pinna ilma nähtavate paneeliühendusteta. Algus- ja lõpu profiilide laius on 40 mm.
-
Fassaadi lisatarvikud

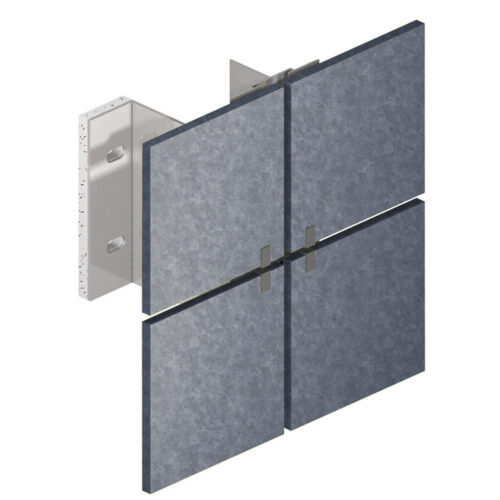

WIDO-CERAMIC ventileerivate fassaadide kinnitussüsteem
Lisa korviWIDO-CERAMIC
… tasapinnalise ja kolmemõõtmelise keraamika montaažisüsteem. Plaadid kinnitatakse aluskonstruktsiooni külge roostevabast terasest klambritega. Plaadid, mis on kinnitatud Wido-Grip aluskonstruktsiooni külge, võimaldavad 8–13 mm paksuseid plaate kokku panna.
Fassaadikeraamika kokkupaneku mehaanilist meetodit saab kasutada ka keerulistes ilmastikutingimustes. Metallplaat kinnitatakse aluskonstruktsiooni külge kruvidega. Plaadi keskel asuvat surutrükki kasutatakse selle juhtimiseks mööda “T” profiili telge – selles vahemikus on kruvi pea peidetud. Fassaadikeraamika kandekonstruktsiooniks on WIDO-GRIP süsteem.
-
Fassaadi lisatarvikud

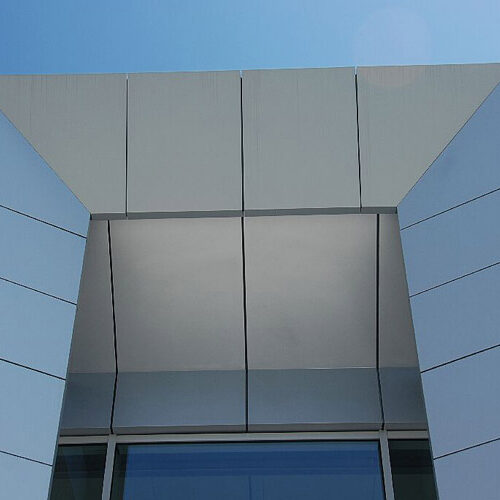

WIDO-FLIP ventileerivate fassaadide kinnitussüsteem
Lisa korviOn lahendus horisontaalselt paigutatud Alucobond komposiitpaneelidest valmistatud kassettide jaoks.
Seda eristab spetsiaalselt roostevabast terasest valmistatud libisev plaat, mis võimaldab saavutada täiusliku tasapinna ja välistab fassaadi vibratsiooni.
Pakume väiksemate kassettide jaoks standardseid ja õhemaid seinaprofiile.
WIDO-FLIP kasutab tugistruktuurina WIDO-GRIP süsteemi.
-
Fassaadi lisatarvikud

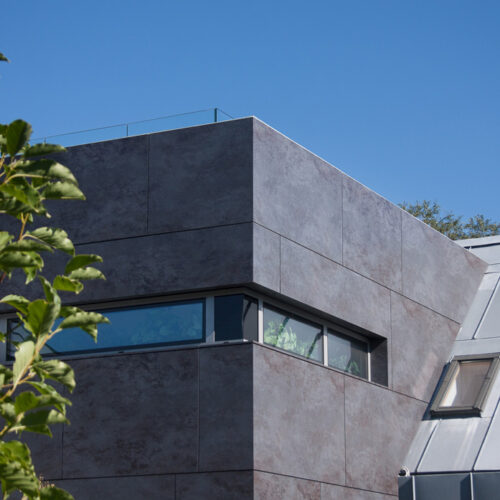

WIDO-FRAME ventileerivate fassaadide kinnitussüsteem
Lisa korviKlaaspaneelide või õhukesed suuremõõtmelised kvartsist paneelide paigaldamine maja fassaadile on väga atraktiivne lahendus, mida sageli otsitakse. Seda tüüpi fassaadipaneelide jaoks soovitame kasutada Wido-Frame süsteemi.
Kuna õhukeste fassaadipaneelide kinnitamiseks kasutati liimitehnikat, takistasid varasemad lahendused talvel või muudes ebasoodsates ilmastikutingimustes (suur päikesevalgus, sademed) nähtamatut paigaldamist. Põhjuseks oli elementide fikseerimine hoone fassaadile välistingimustes.Enne monteerimist kinnitame fassaadiplaadi alumiiniumraami külge. Välistingimused ei mõjuta – liimimine toimub siseruumides.
Wido-Frame’i ventileeritava fassaadide paigaldussüsteemi korral fassaadivormi viimistlusviisid.
-
Fassaadi lisatarvikud

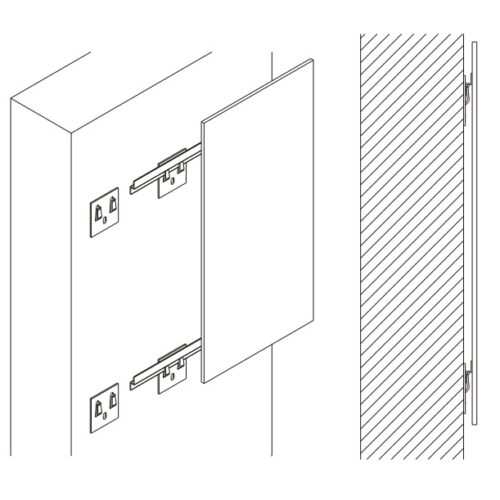

WIDO-INTERIOR kinnitussüsteem
Lisa korviOn süsteem sisemiseks monteerimiseks. See on mõeldud HPL, tsementkiudplaatide ja keraamika paigaldamiseks nähtamatu mehaanilise meetodiga.
Lihtne ja ökonoomne lahendus hoiab seinast väikese vahemaa ning ei piira siseruumi.
-
Fassaadi lisatarvikud
WIDO-INV ventileerivate fassaadide kinnitussüsteem
Lisa korviWIDO-INV süsteemi konstruktsioon on mõeldud paigaldamiseks paneelile peidetud-mehaanilisi kinnitusi. WIDO pakub ainsana sellist lahendust!
Süsteem sobib paigalduseks:
- HPL plaatidele
- Tsement-kiudplaatidele
- GRC tüüpi plaatidele (kiudtsement plaat)
- Keraamilistele plaatidele
Wido-Inv süsteemi plaatide mõõdud:
Maksimaalne paksus: 10 mm, 13 mm
Maksimaalne kõrgus: 3050 mm
Maksimaalne pikkus: 3650 mm
Peidetud kinnitused nõuavad kahte tüüpi konstruktsioone:
1. WIDO-GRIP – kandvad elemendid, vertikaalsed – reguleerida paigaldustaset
2. WIDO-INV – horisontaalsed elemendid – vormi kinnitamine spetsiaalsete tüüblite abilWIDO-INV fassaadiprofiil paigaldatakse WIDO-GRIP süsteemile horisontaalselt.
Roostevaba terasest seib
Roostevaba terasest seibi kasutamine reguleeritava kruvi all kaitseb alumiiniumprofiili augu puurimise eest. Reguleerimiskruvi võib liikuda mööda profiili telge. WIDO-PROFILE pakub ainsana sellist lahendust.
EPDM kummist seib
EPDM-kummist seibi kasutamine plaadi ja WIDO-INV-i kinnitusprofiili vahel välistab müra, mis võib tuulest põhjustatud vibratsiooni korral tekkida.
Kummist seibi saab kasutada ka deformeerunud detaili tasapinna kergeks korrigeerimiseks, asetades selle kohtadesse, kus tükk puutub horisontaalse WIDO-INV profiiliga kokku.
-
Fassaadi lisatarvikud

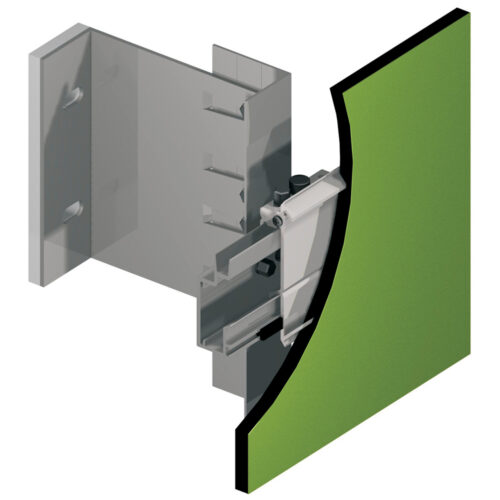

WIDO-INV3 ventileerivate fassaadide kinnitussüsteem
Lisa korviWIDO-INV3 – Uusim Wido-Profil lahendus ventileeritavate fassaadide valdkonnas on ankrudeta nähtamatu-mehaanilise kinnituse Wido-Inv3 patenteeritud süsteem.
Tänu riputite kokkupaneku uuenduslikule meetodile oleme saanud lahenduse, mis võimaldab ilma piiranguteta kasutada paksemaid paneele, näiteks liimimistehnikat.
VÕIMALUSED:
- Paigaldamine üle 25 meetri.
- Paigaldamine sama paksusega tahvlit nagu liimimistehnoloogias.
- Tulekindel kinnitus.
- Paigaldustöid saab teha sõltumata ilmastikuoludest.
- Kiire paigaldus hoonele.
- Plaadi asendi lõpmatu positsioonide reguleerimine.
- Ventileeritavat fassaadi saab lahti võtta ja uuesti kokku panna.
- Tõmbe- ja nihkepingete jaotus suurel alal.
- Soone sügavust ja riputi laiust saab reguleerida vastavalt fassaadipaneeli eripärale.
- Vibratsioonisummutite ja deformatsiooni kompenseerimise kasutamine EPDM-i elemendi kujul.
- Roostevabast terasest seibi kasutamine reguleerimiskruvi all.
WIDO-INV3 ripatsi kokkupanek
Kokkupaneku esimesel etapil tuleb fassaadiplaat selleks ette nähtud kohtades freesida
Seejärel sisestage mõlemad Wido-Inv3 ripp-elemendid sälkudesse, mis on kruviga ühendatud
Wido-Inv3 ripats on lahendus, mis võimaldab nähtamatut kokkupanekut ilma ankrute või liimi kasutamata, tänu millele on fassaadi võimalik lahti võtta ja uuesti kokku panna sõltumata ilmastikuoludest ning palju väiksema paksusega laudade jaoks, kui ankrutega paigaldusel.
-
Fassaadi lisatarvikud

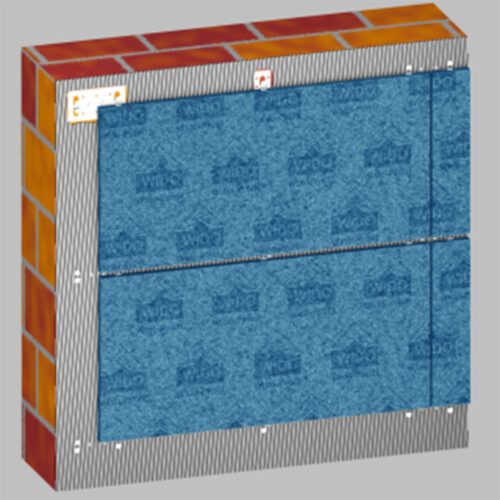

WIDO-SAFETY ventileerivate fassaadide kinnitussüsteem
Lisa korviOn süsteem, mis võimaldab keraamiliste plaatide paigaldamist otse fassaadile. Keraamilisi plaate saab paigaldada otse fassaadile “märja” liimmeetodi abil, kuid üle 1000 cm2 pindade korral on vajalik täiendav turvatoe mehaaniline kinnitus (kasutades Wido Profiili keraamilisi plaate).
Wido-Profil pakub kolme lahendust ohutuse tagamiseks ja suuremate mõõtmete lubamiseks liimitud meetodil. Kõigis lahendustes kinnitatakse keraamiline plaat hoone seina külge tsemendiplaadi liimi abil ja Wido-Safety turvaplaat, mis kinnitatakse seinapistikutega hoone seina külge.
Fassaadi lisatarvikud
– liidavad fassaadi tervikuks
Kaasaegne fassaad ei ole ainult kattematerjal. Fassaad on terviklik süsteem, mis koosneb omavahel seotud tarvikutest ja kattest. Kattematerjal loob hoonele visuaalse ilme ja annab esmase ilmastikukaitse. Fassaadi lisatarvikud tagavad süsteemi mehhaanilise tugevuse, niiskustehnilise toimimise, projektikohase viimistluse ja pikaajalisuse.
Paljud ehitusvead saavad alguse tarvikute alahindamisest. Levinud on arvamus, et kinnitused, profiilid ja muud lisakomponendid, on teisejärgulised. Tegelikult aga määravad need fassaadisüsteemi eluea. Vale kinnitus, paigaldamata nurgaprofiil või valesti kinnitatud tihend võivad ilmastiku abiga põhjustada praod, niiskuskahjustused ja lõpuks ka konstruktsiooni lahtivajumise.
Lisatarvikute valik on määrava tähtusega
Fassaad on töös 24/7 – see tähendab, et peab taluma temperatuuri kõikumisi – paisub ja tõmbub kokku. Vihm ja lumi toovad niiskust. Tuulekoormus nii surub kui tõmbab plaate kandekonstruktsioonile ja sealt eemale. Lisatarvikud aitavad aga neile ülesannetele vastu seista.
- Fassaadikinnitused kinnitavad ja stabiliseerivad plaadid ning jaotavad koormuse kandekonstruktsioonile.
- Paindlikud kinnitused ja klambrid võimaldavad plaatidel liikuda ilma pragudeta.
- Ventileeritava fassaadi tarvikud hoiavad õhuvahe avatuna ja lasevad niiskusel konstruktsioonist väljuda.
- Nurgaprofiilid, tihendid ja viimistlusdetailid kaitsevad servad ja liitekohad mustuse ja vee eest.
- Profiilid ja parandusvärvid loovad puhta esteetika ning hoiavad fassaadi kvaliteetse välimuse kogu eluea jooksul.
- Tootja testitud tarvikud tagavad vastavuse standarditele ja hoiavad garantiikaitse kehtivana.
Peamised fassaadi lisatarvikute kategooriad
Fassaadikinnitused
Fassaadikinnitused on iga fassaadisüsteemi alus. Need ühendavad kattematerjali kandekonstruktsiooniga ja taluvad nii tuule- kui omakaalu koormust. Levinumad kinnitusviisid:
- Kruvikinnitused sobivad paljudele plaatmaterjalidele ja on lihtsad paigaldada.
- Neetühendused sobivad kiudtsement- ja alumiiniumkomposiitplaatidele ning on saadaval nii nähtavatena kui varjatuna.
- Varjatud klambrisüsteemid jätavad kinnitusdetailid peidetuks ja sobivad kõrge esteetikanõudega projektidele.
- Faasitud servade lukustussüsteemid sobivad paksude ja raskete paneelide kinnitamiseks.
Õige kinnitus sõltub plaadi tüübist, paksusest, aluskonstruktsiooni materjalist, keskkonnatingimustest ja arhitektuuri projektist.
Ventileeritavate fassaadide kinnitussüsteemid
Ventileeritavad fassaadid vajavad tarvikuid, mis loovad õhuvahe ja hoiavad selle avatuna:
- Reguleeritavad kandurid ja ankrud kinnituvad kandekonstruktsioonile ja võimaldavad täpset paigaldust.
- Vahekinnitused ja distantsklambrid hoiavad plaadid õiges kauguses ja tagavad õhu liikumise.
- Tugiprofiilid jaotavad koormust ja annavad konstruktsioonile jäikuse.
Õige ventilatsioon hoiab konstruktsiooni kuivana ja välistab kondensatsiooni, hallituse ning isolatsioonikahjustused.
Sisenurga profiilid
Sisenurgad on tundlikud punktid, kuhu koguneb niiskus ja mustus. Profiilide rolliks on:
- kaitsta plaadi lõikeservi,
- tagada tihe ja korrektne liitekoht,
- juhtida vee konstruktsioonist eemale,
- luua puhas ja korrektne viimistlus.
Välisnurga profiilid
Välisnurgad saavad kõige suurema mehaanilise ja ilmastikulise koormuse. Nurgaprofiilid:
- tugevdavad konstruktsiooni nõrku punkte,
- kaitsevad plaate löökide ja murdumise eest,
- hoiavad nurgajoone sirge ja visuaalselt korrektse.
Parandusvärvid ja viimistlusdetailid
Paigaldus või lõikamine võib jätta lõikeservi ja kriimustusi.
Parandusvärvid:
- katavad defektid,
- vastavad tootja RAL- või RR-toonidele,
- pikendavad fassaadi esteetilist eluiga.
Viimistlusdetailid, näiteks servatihendid ja otsakatteprofiilid, hoiavad mustuse ja vee süsteemist eemal.
Kuidas valida õigeid lisatarvikuid?
Lisatarvikute valik nõuab hoolikat kaalumist:
- Tootja juhised – ainult testitud tarvikud tagavad CE-vastavuse ja garantii.
- Materjalide ühilduvus – vale metall võib põhjustada galvaanilist korrosiooni.
- Keskkonnatingimused – rannikualad ja tööstuspiirkonnad vajavad kõrgema korrosioonikaitsega tarvikuid.
- Paigaldusviis – modulaarsed ja lihtsasti paigaldatavad lahendused säästavad tööaega ja vähendavad vigade riski.
- Viimistlusega sobivus – profiili toon ja kuju peavad ühtima kattematerjaliga.
Levinud vead ja nende vältimine
Valed tarvikud võivad muuta süsteemi töövõimetuks:
- Odavad või valed kinnitused (näiteks galvaniseeritud kruvi kiudtsementplaadil) põhjustavad korrosiooni ja jätavad roostejälgi.
- Vale ventilatsioon (liiga väike õhuvahe) tekitab niiskuskahjustusi ja hallitust.
- Nurgaprofiilide või tihendite puudumine viib pragude ja mehaaniliste vigastusteni.
- Paigaldusjärgsed kontrollid jäetakse tihti tegemata, kuigi esmane visuaalne ülevaatus juba esimesel aastal aitab ennetada kahjustusi.
Väikesed detailid määravad kogu süsteemi
Lisatarvikud moodustavad väikese osa fassaadisüsteemi maksumusest, kuid määravad selle töökindluse. Korrektselt valitud ja paigaldatud tarvikud hoiavad fassaadi tugeva, esteetilise ja hooldusvabana aastakümneid.
Planeeri lisatarvikud juba projekteerimisetapis ja tee koostööd spetsialistidega – nii väldid vigu ja pikendad kogu fassaadisüsteemi eluiga.
